Маркировка газовых баллонов: всесторонний обзор технологий, стандартов и оборудования для безопасной идентификации

Газовый баллон, даже пустой, по умолчанию является источником повышенной опасности. Он представляет собой сосуд, работающий под избыточным давлением, и его неправильная идентификация или эксплуатация может привести к катастрофическим последствиям. Именно поэтому маркировка — это не просто «надпись на боку», а ключевой элемент системы промышленной безопасности. Она связывает воедино юридическую ответственность производителя, технологическую дисциплину наполнительных станций и безопасность конечного потребителя.

Нормативная база: почему «на глазок» здесь не работает

В России и странах Евразийского экономического союза (ЕАЭС) маркировка газовых баллонов жестко регламентирована. Основополагающие документы, формирующие требования:

• ГОСТ 949-2023 (пришел на смену ГОСТ 949-73). Ключевой стандарт для стальных бесшовных баллонов малого и среднего объема (до 100 л, давление до 30 МПа). Он детально описывает, какие данные должны быть выбиты на сферическом днище или цилиндрической части, вплоть до минимальной высоты знаков.
• ГОСТ 12247-80. Регламентирует требования к баллонам большого объема.
• Технический регламент ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Этот документ вводит обязательное нанесение на каждый баллон знака обращения «ЕАС» как свидетельство прохождения всех процедур подтверждения соответствия.

Игнорирование этих норм — это не просто штраф, а прямой путь к блокировке продукции на рынке.

Цветовая кодификация: паспорт баллона с первого взгляда

Еще на этапе подхода к баллону его цвет говорит специалисту о многом. Цветовая маркировка по российским стандартам — это система быстрой визуальной идентификации, позволяющая мгновенно отличить кислород от ацетилена даже при плохом освещении.

Согласно своду правил, для каждого газа предусмотрены свои цвета корпуса, надписи и, при необходимости, опоясывающей полосы. На надписи для баллонов объемом более 12 литров наносятся по окружности на длину не менее 1/3, а высота букв достигает 60 мм.

Важное уточнение: указанные цвета являются базовыми для РФ. Международные стандарты (например, медицинские) могут отличаться.

Клеймение по ГОСТ: «метрика» на всю жизнь

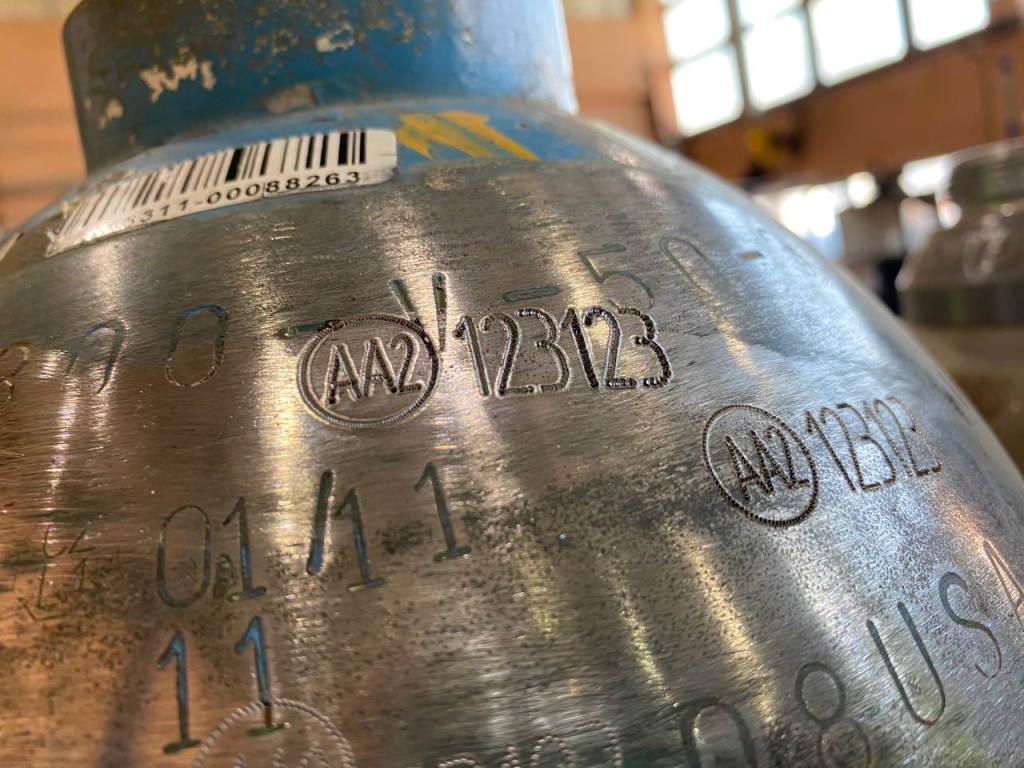

Цветовая окраска — это лишь внешняя сторона. Настоящая «метрика» баллона, которая остается с ним на протяжении всего срока службы (иногда 20 и более лет), наносится методом клеймения.

Этот процесс подразумевает нанесение на специальную металлическую табличку (или непосредственно на тело баллона в районе горловины) строго определенного набора данных ударным способом. Информация, которая должна быть выбита, включает:

• Товарный знак завода-изготовителя;
• Заводской номер баллона и номер партии;
• Дату изготовления (месяц, год) и дату последнего освидетельствования;
• Рабочее (Р) и пробное гидравлическое (П) давление;
• Номинальный объем (в литрах) и фактическую массу (в кг) пустого баллона;
• Клеймо ОТК и индекс контролера.

Крепление таблички должно быть прочным, а краска — устойчивой к атмосферным воздействиям и истиранию.

Технологии нанесения маркировки

На смену кустарным методам с краской и кистью пришли промышленные технологии, гарантирующие долговечность и читаемость. Выбор метода — это всегда поиск компромисса между бюджетом, производительностью и требованиями к стойкости метки.

Ударно-точечная маркировка (Dot Peen) — золотой стандарт долговечности

Ударно-точечная маркировка – это самый массовый и надежный метод для нанесения «вечной» маркировки непосредственно на металл. Технология, которую компания «Думарк» (Москва, Екатеринбург) рассматривает как приоритетную для оснащения ответственных производств.

Специальная пневматическая головка с твердосплавной иглой (из карбида вольфрама) наносит серию микроударов. Игла с высокой частотой (до нескольких тысяч ударов в минуту) выбивает на поверхности углубления, формируя из множества точек буквы, цифры и даже двумерные штрих-коды Data Matrix.

Ключевые преимущества:

• Глубина. Позволяет получать рельеф глубиной до 0.3–0.6 мм, который читается даже после многих слоев покраски.
• Нестираемость. Метка остается на весь срок службы изделия, не выцветает и не смывается агрессивными средами.
• Адаптивность. Оборудование способно маркировать искривленные поверхности, включая плечо и цилиндрическую часть баллонов диаметром от 88 до 118 мм и более.

Именно эту технологию реализуют такие проверенные решения, как ручные пневматические маркираторы с электромагнитной оснасткой для быстрой фиксации на баллоне. Главное в них — не только мощность, но и грамотный подбор оснастки с учетом неровностей поверхности.

Каплеструйная печать (CIJ) — скорость и контраст

Когда речь идет о нанесении переменных данных, таких как дата наполнения, номер партии или вес, в быстром производственном цикле, незаменимы каплеструйные принтеры. Это бесконтактный метод, который идеально подходит для нанесения четких надписей поверх заводского слоя краски. Он же активно используется для цветовой индикации и нанесения предупреждающих надписей «Пропан», «Горючий газ», «Беречь от детей» на финальном этапе.

Лазерная гравировка — прецизионная четкость

Метод, который все чаще используется для высокоточного нанесения логотипов, сложной графики и машиночитаемых кодов. Лазерный луч формирует на поверхности металла оксидную пленку или микроуглубление. Применение лазерных маркираторов позволяет получить исключительно стойкую и контрастную маркировку, которая идеально подходит для переаттестации баллонов (нанесения даты следующего испытания).

Трафаретная печать — классика для визуальной индикации

Для нанесения крупных цветных надписей (например, «АЗОТ», «CO₂»), регламентированных правилами окраски, по-прежнему эффективно применяется трафаретный метод. Современные многоразовые трафареты изготавливаются на высокоточных лазерных станках из прочного ПЭТ-материала толщиной 0.5–1 мм или даже из магнитного винила, чтобы обеспечить плотное прилегание к криволинейной поверхности.

Специфика маркировки баллонов для разных газов

Хотя общие принципы едины, на практике существуют нюансы в зависимости от типа газа:

• Пропановые баллоны. Ввиду массовости и унификации (часто окрашены в красный цвет) наиболее востребована автоматическая ударно-точечная маркировка с гравировкой номера партии непосредственно на вентильной группе или обечайке, чтобы исключить пересортицу. Патентные разработки показывают устройства, которые способны наносить несколько клейм одновременно, пока баллон движется по конвейеру наполнительной станции.
• Углекислотные баллоны. Имея черный цвет корпуса и желтую надпись, требуют высокой контрастности. Здесь отлично работают как ударно-точечная гравировка под покраску, так и цветная каплеструйная печать.
• Баллоны высокого давления (до 30 МПа). Согласно ГОСТ, маркировка на них наносится ударным способом на днище у горловины, так как эта зона подвергается минимальным механическим повреждениям при эксплуатации. Для таких баллонов критически важна глубокая и при этом безопасная (не создающая концентраторов напряжения) гравировка.

Автоматизация: от ручного маркиратора до конвейерной интеграции

Потребности производств сильно разнятся, поэтому и решения необходимы разные:

1. Ручной маркиратор для малых партий и выездных работ

Портативные пневматические устройства весом около 2 кг незаменимы для подкрановых работ на открытых площадках и маркировки единичных баллонов. Примером может служить устройство на базе пневмозубила, позволяющее наносить знаки высотой 8–10 мм на глубину, достаточную для последующей окраски.

2. Стационарный маркиратор для наполнительных станций

Для ежедневной маркировки сотен баллонов используются станки с самоцентрирующимися роликовыми опорами. Оператор просто кладет баллон на ложемент, фиксирует его, а система с вращающейся осью автоматически наносит маркировку по всей окружности. Контроллер может хранить в памяти сотни программ, а такие поля, как дата и серийный номер, обновляются автоматически.

3. Автоматическая линия для серийного производства

На заводах-изготовителях маркировка интегрируется в конвейерную линию. Пневматические матрично-точечные машины с автоматическим подъемом и системой технического зрения способны наносить гравировку в темпе движения конвейера, управляясь от общезаводской MES-системы.

Почему правильный выбор маркиратора — это стратегическое решение

Маркировка — это сквозной процесс, который сопровождает газовый баллон от колыбели завода-изготовителя до утилизации. Каждая метка — это точка контроля, обеспечивающая безопасность.

Для компании «Думарк» (Москва, Екатеринбург), поставляющей на российский рынок промышленные маркираторы китайского производства под своим брендом, философия тщательного отбора оборудования «как для себя» является ключевой. Мы убеждены, что в таком критически важном сегменте, как идентификация газовых баллонов, компромиссы в качестве недопустимы. Именно поэтому мы лично отбираем и испытываем каждую модель, прежде чем предложить ее вам: от ручного ударно-точечного аппарата для полевого лагеря до производительной системы для конвейера газонаполнительной станции.

Если перед вами стоит задача по внедрению или модернизации системы маркировки баллонов, инженеры «Думарк» готовы проконсультировать вас и предложить надежное решение, в котором мы уверены на все 100%.
