Лазерная маркировка или ударно-точечная — что выбрать

Ниже мы подробно разберем обе технологии, их сильные и слабые стороны, а также специфику применения.

Принцип работы: глубина и качество маркировки

Эти два метода кардинально различаются по физике воздействия на материал. Глубина и качество маркировки лазером и иглой задают совершенно разные стандарты.

Лазерный луч работает за счет сильного локального нагрева. Он либо выжигает поверхностный слой материала (создавая легкий рельеф), либо изменяет его цвет и структуру на молекулярном уровне (отжиг). Это обеспечивает высочайшее разрешение, идеальную контрастность и возможность наносить микрошрифты или сложные DataMatrix коды.

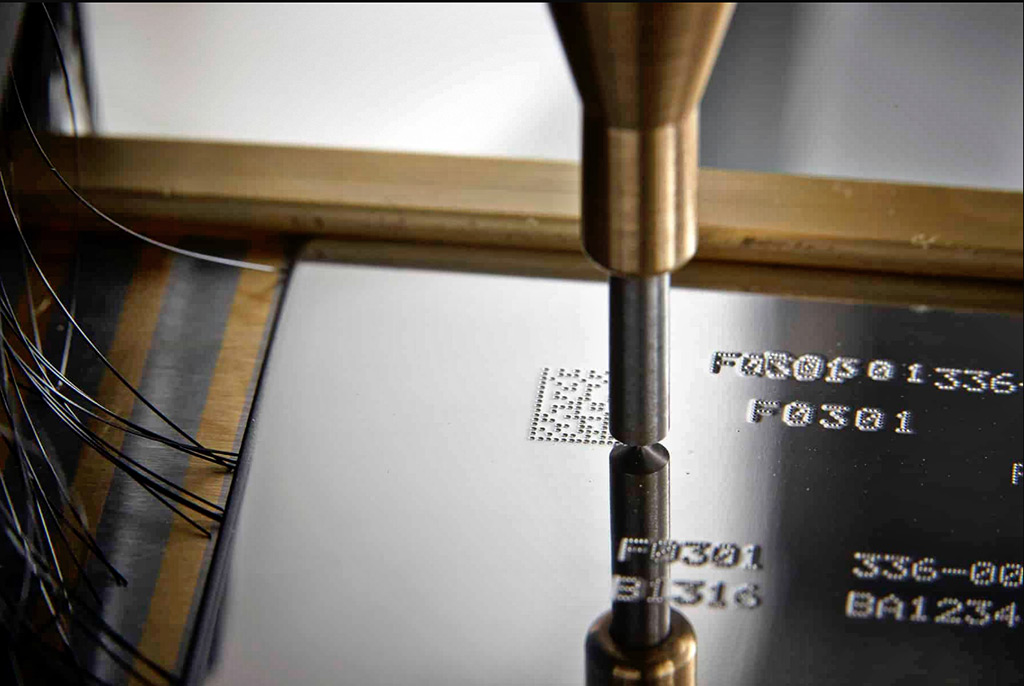

Ударно-точечная система использует твердосплавную иглу (пуансон), которая под воздействием электромагнита или сжатого воздуха бьет по поверхности изделия. В результате образуется серия микроскопических кратеров, которые сливаются в сплошную линию или образуют точечный текст. В данном случае преобладает физическая деформация металла.

Преимущества и недостатки лазерной маркировки

Лазерные технологии считаются эталоном скорости, эстетики и детализации.

Преимущества

• Благодаря бесконтактности процесса лазерные маркираторы могут маркировать даже хрупкие и тонкостенные детали: луч не оказывает механического давления.
• Отличная читаемость. Высокая контрастность позволяет с легкостью считывать штрих-коды и QR-коды сканерами.
• Скорость работы лазера значительно выше: лазерный луч наносит сложные изображения за доли секунды.
• Не требуются расходные материалы, нет изнашивающихся механических частей.

Недостатки

• Недостаток лазерной маркировки – чувствительность к геометрии детали. Для качественного результата деталь должна находиться в строгом фокусном расстоянии от линзы. Маркировка сильно искривленных поверхностей без специальных 3D-модулей затруднена.
• Требования к безопасности: необходимо использовать защитные экраны или специализированные очки.

Где применяется лазерная маркировка

Благодаря бесконтактному воздействию и прецизионной точности, лазерные станки активно используются там, где важна эстетика и сохранность поверхности изделия. Это приборостроение, электроника (нанесение данных на печатные платы и микросхемы), медицинская промышленность (маркировка хирургических инструментов), ювелирное дело, ножей, сувенирной рекламной продукции и автокомпонентов.

Преимущества и недостатки ударно-точечной маркировки

Иглоударное оборудование — это надежный инструмент для суровых заводских реалий и тяжелой промышленности.

Преимущества

• Ударно-точечные маркираторы справляются с неровными, грязными или шероховатыми поверхностями.
• Высочайшая вандалоустойчивость выбитой информации.
• Информация легко считывается даже после гальванизации, покраски или пескоструйной обработки.
• Ударно-точечные маркираторы неприхотливы к условиям окружающей среды (пыль, влажность).

Недостатки

• Низкое разрешение: невозможно нанести сложный логотип, мелкий шрифт или контрастный 2D-код.
• Ударно-точечные маркираторы подвержены механическому износу: пуансоны (иглы), возвратные пружины и некоторые другие элементы периодически требуют замены.
• Высокий уровень шума во время работы (особенно при маркировке полых резонирующих деталей).

Ударно-точечная маркировка: применение

Сфера использования иглоударных станков охватывает базовые промышленные отрасли. Это литейные производства, нефтегазовый сектор (маркировка труб, задвижек, фланцев), станкостроение, создание тяжелых металлических конструкций, а также железнодорожных узлов. Оборудование отлично подходит для пробивания ГОСТов, серийных номеров, дат выпуска и клейм ОТК.

Разбор специфических задач: металл, стойкость и VIN-коды

Отвечая на вопрос, какой маркиратор выбрать для металла, нужно отталкиваться от типа сплава и финальной обработки. Для алюминия, анодированных поверхностей, титана и медицинской стали лучше выбрать лазер — он не нарушит структуру изделия и обеспечит эффективный контраст. Для грубого проката, чугуна или деталей из конструкционной стали, которые работают в агрессивных средах, однозначным выбором будет ударно-точечный станок.

Стойкость лазерной маркировки по сравнению с ударно-точечной высока, если речь идет о воздействии химикатов, растворителей, ультрафиолета или высоких температур. Лазерный «отжег» металла не стирается обычными методами. Однако, если деталь подвергается сильному трению, абразивному износу или последующему окрашиванию толстым слоем эмали, глубоко выбитые точки иглоударного станка «выживут» и останутся читаемыми, тогда как поверхностный слой лазерной гравировки скроется или сотрется.

Отдельная классическая дилемма: лазерный маркиратор или иглоударный для VIN кода? Исторически и нормативно для этих целей (нанесение VIN на кузова автомобилей, рамы грузовиков и прицепов) используется исключительно ударно-точечный метод. Главная причина — безопасность и защита от подделок. Глубокую механическую деформацию металла практически невозможно зашлифовать и перебить так, чтобы это не выявила криминалистическая экспертиза. Кроме того, VIN-номер набивается до грунтовки и окраски кузова, и именно глубина ударных точек позволяет номеру легко прочитываться сквозь слои лакокрасочного покрытия.

Экономический фактор

Для многих предприятий решающим фактором становится бюджет: что дешевле, лазерный или ударно-точечный маркиратор? Порог входа в ударно-точечную технологию заметно ниже. Базовые портативные иглоударные маркираторы стоят значительно меньше качественных волоконных лазеров. Если предприятию необходимо просто набивать серийные номера на крупные детали, покупка ударного станка экономически оправдывает себя очень быстро. Сейчас, за счет массовости лазеров, базовые модели стоят не дороже, а то и дешевле средних ударно-точечных маркираторов. Но лазер не требует расходных элементов и служит значительно дольше за счет отсутствия при работе вибрации и механического износа элементов (у ударной технологии эти моменты присутствуют).

Однако при расчете стоимости владения (TCO) на дистанции нескольких лет ситуация может выровняться. Твердотельные волоконные лазеры имеют ресурс работы излучателя до 100 000 часов без необходимости покупки расходников. Владельцу же ударно-точечного оборудования придется закладывать бюджет на периодическую замену карбидных игл, срок службы которых напрямую зависит от твердости маркируемого металла и режима работы оборудования (глубина пробития, плотность точек, размер символов и т.д.).

Резюме

Подводя итог, нельзя выделить однозначного победителя. Выбор маркиратора зависит исключительно от производственных нужд:

• Выбирайте лазер, если вам нужна скорость, высокая контрастность, нанесение штрих-кодов, а деталь имеет гладкую поверхность и не будет покрываться краской.
• Выбирайте ударно-точечный аппарат, если вам нужна максимальная долговечность информации в суровых условиях, маркировка грубых металлов, нанесение VIN-кодов или важна мобильность и низкая стартовая цена аппарата.
