Линзы для лазерных маркираторов (для изменения рабочего поля)

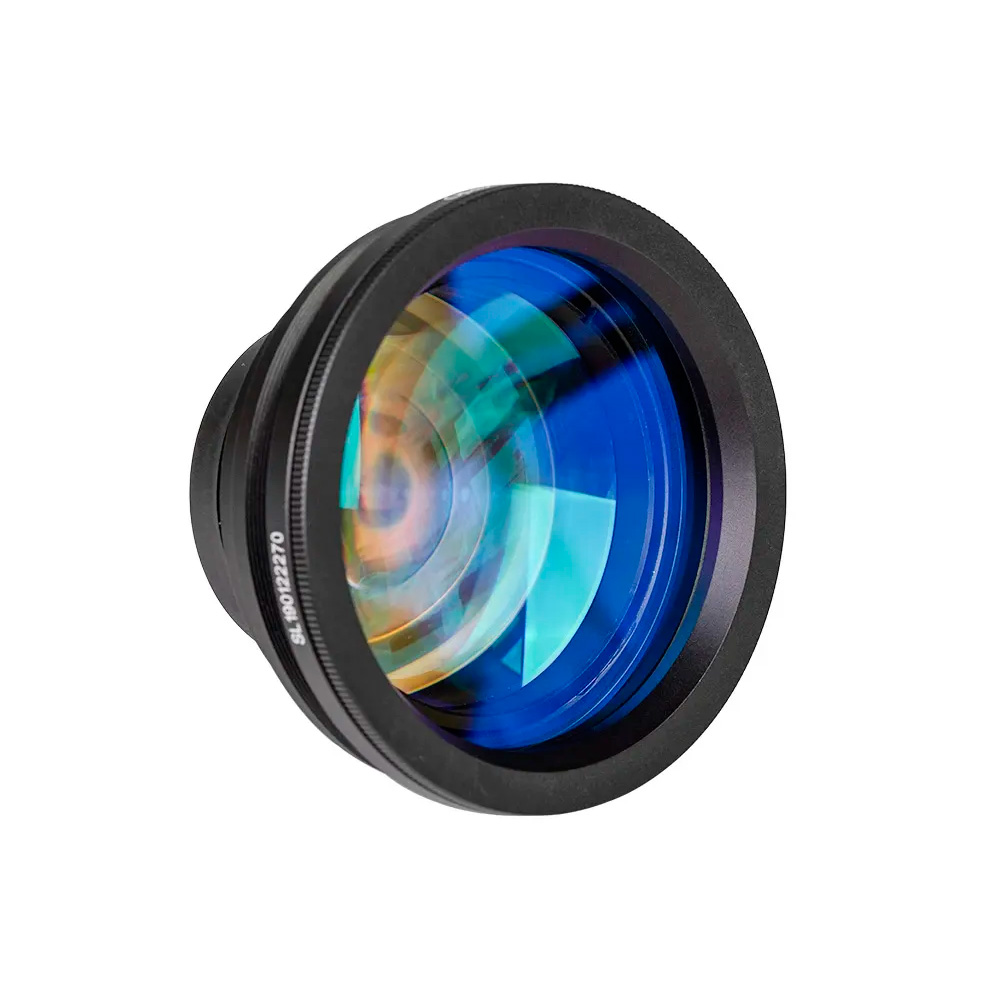

Линза в лазерном маркираторе является важным элементом оптической системы, последним звеном на пути лазерного луча к поверхности маркируемого изделия.

В базовом исполнении настольные лазерные маркираторы чаще всего комплектуются линзой с рабочим полем 110*110 мм.

Иногда возникает необходимость замены штатной линзы на линзу с другим рабочим полем. Например, можно взять линзу с бОльшим полем чтобы обрабатывать бОльшую площадь или бОльшее количество изделий за один проход. Или наоборот - заменить линзу на альтернативную с меньшим полем для более точного нанесения мелких элементов на небольшие изделия.

Также необходимость замены линзы может быть вызвана сильным загрязнением или повреждением старой. В таком случае, если параметры штатной линзы устраивали в работе, есть смысл заменить на аналогичную новую.

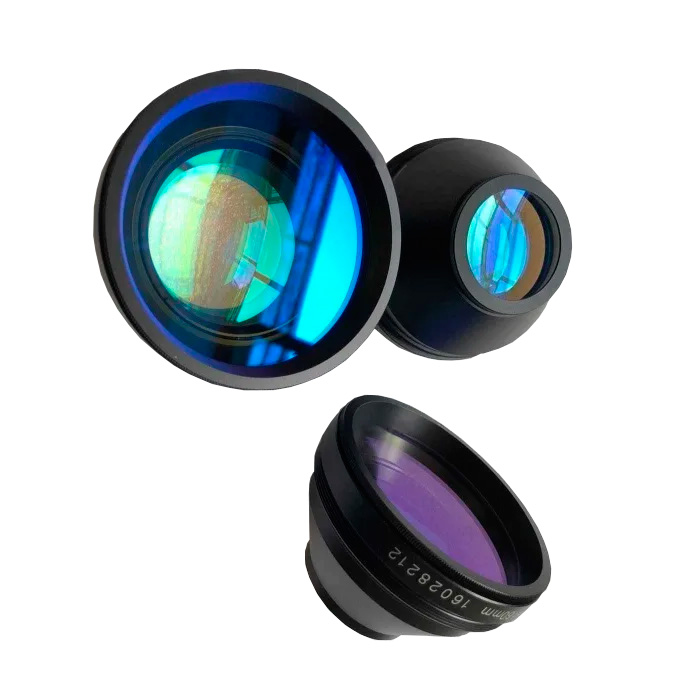

Доступные размеры линз:

• 50*50 мм
• 70*70 мм
• 110*110 мм
• 115*115 мм
• 150*150 мм
• 175*175 мм
• 200*200 мм
• 300*300 мм
• 400*400 мм

Ассортиментный ряд может меняться - пожалуйста уточняйте возможность поставки и наличие конкретного типоразмера у менеджеров.

Зависимость типа линзы от мощности лазерного излучателя

При замене линзы на альтернативную следует учитывать мощность имеющегося лазерного маркиратора.

В целом действует правило "чем больше рабочее поле, тем большей мощности должен быть лазерный излучатель".

Например, с волоконного лазера мощностью 20 Вт не следует использовать линзы с полем, превышающим 150*150 мм, для 30 Вт - 200*200 мм.

Четких правил по соответствию размера линзы и мощности лазера не существует, поскольку нужно также учитывать задачу по нанесению маркировки - насколько мелкие элементы нужно наносить, минимальный и максимальный размер маркировки, материал изделий, желаемая скорость нанесения и т.д. Для подбора линзы под вашу задачу обратитесь, пожалуйста, к нашим менеджерам.

Фокусное расстояние и размер линзы

Также следует учитывать, что с увеличением рабочего поля увеличивается и фокусное расстояние от линзы до маркируемой поверхности, а следовательно уменьшается мощность в месте контакта с поверхностью. Т.е. увеличивая поле маркировки мы одновременно в определённой степени уменьшаем мощность - например, при аналогичных параметрах в ПО маркировка может получаться менее контрастной или глубокой.

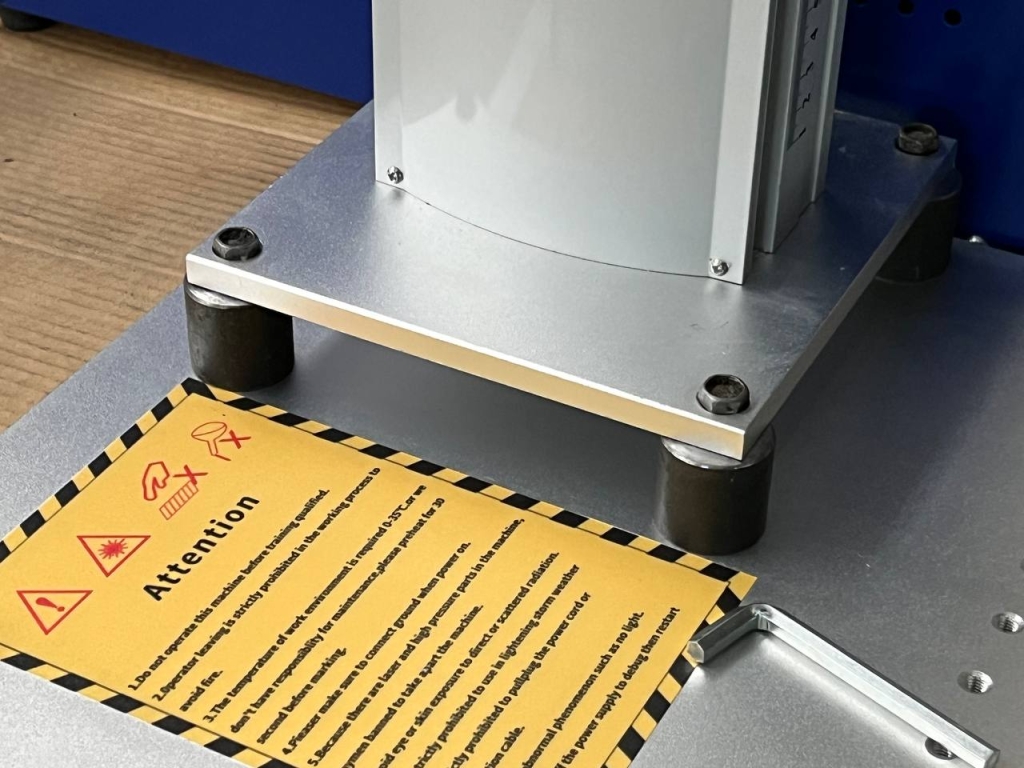

Стандартного хода маркировочной головы на колонне может не хватить при увеличении поля маркировки и фокусного расстояния - в таких случаях могут применяться проставки к колонне для получения оптимального фокусного расстояния.
